Виды монолитного фундамента

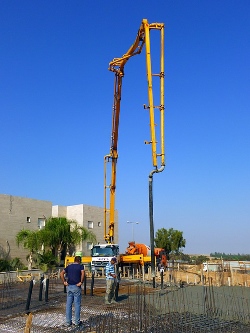

заливка монолитного фундаментаИменно фундамент несет ответственность за качество эксплуатации здания, сооружения или оборудования. От него, во многом, зависит срок службы постройки. Поэтому конструкция основания не назначается случайным выбором, наличием материалов или по желанию владельца дома. Для этого делают специальные исследования грунтов на строительной площадке, на основании которых проектировщики выполняют необходимые расчеты. И, только на основании полученных данных, выдают соответствующие рекомендации. Существует много типов оснований. Однако, наибольшее доверие вызывают монолитные железобетонные фундаменты, несмотря на значительную трудоемкость изготовления и длительность работ.

Виды и основные характеристики монолитов

Используя различные технологии и вариации одних и тех же материалов - бетона и арматуры - можно получить надежную конструкцию любой конфигурации. Одни конструктивные решения применяют часто, другие - реже. Но все виды имеют право на существование.

Ленточный заглубленный вариант

Ленточный монолитный фундамент - наиболее распространенный и понятный всем тип основания. Сооружать его можно как в открытом котловане, так и в траншеях, в зависимости от глубины заложения. Обязательно возводится под несущие наружные и внутренние стены, а по желанию застройщика - для перегородок. Позволяет строить подвальные и цокольные помещения, обладает высокой несущей способностью. Основным минусом является то, что такой тип основания нельзя применять на грунтах, склонных к сезонным перемещениям.

Ленточный мелкозаглубленный

Разновидностью предыдущего варианта служит мелкозаглубленный монолитный фундамент, который строят обычно для легких построек, вроде бани или сарая. Хотя, есть варианты изготовления поверхностных монолитных плит, которые также относят к данной категории оснований. Для его создания делают неглубокую выемку грунта, поэтому основная часть опалубки получается над поверхностью земли и требует дополнительного закрепления.

Ленточное основание с монолитной плитой

Монолитная плита на ленточном фундамента выполняет три функции одновременно:

  • усиливает несущую способность основания;
  • способствует более равномерному распределению нагрузок;
  • служит полом первого этажа и перекрытием подвала при большом заглублении ленты.

Такой вид фундамента требует больших материальных и трудовых затрат и возводится обычно под крупные здания из тяжелых конструкций.

Монолитные столбы

Строить такую подошву выгодно, для этого не надо быть специалистом, так как процесс складывается из самых простых действий. Монолитный столбчатый фундамент подходит для пучнистых грунтов и представляет собой отдельно стоящие круглые или прямоугольные столбы заданного размера. Если основание строят для бревенчатого сруба, то устраивать ростверк не обязательно. Для других типов зданий по верху столбов делают обвязку, чтобы получилась цельная конструкция.

Свайные варианты с применением монолита

В зависимости от конструкции, исходного материала, способа изготовления свайные фундаменты бывают нескольких типов: забивные, буронабивные, набивные, винтовые. По восприятию и передаче нагрузки - висячие и опирающиеся на плотные слои грунта. Самая большая сложность состоит в привлечении специальной техники. Так, чтобы соорудить монолитный свайный фундамент, сначала надо пробурить скважины, в которых устраивается опалубка. Чаще всего, в качестве опалубки используют асбестоцементные трубы подходящего сечения. Внутрь опускают круглый арматурный каркас и заливают бетонную смесь. Такое основание может использоваться как самостоятельная конструкция, или, как опоры свайно-ленточного монолитного фундамента. Монолитная железобетонная лента, в данном случае, устраивается в мелкозаглубленной траншее, а скважины под сваи бурят в днище этого рва. Такой тип основания способен выдерживать достаточно большие нагрузки и подходит практически для любого участка. Применим для зданий с несущими стенами из любых материалов.

Существует еще такой вид основания, как монолитный армированный свайно-ростверковый фундамент. Отличительной особенностью является тот факт, что монтаж ростверка производится по оголовкам свай, находящихся на некотором возвышении над поверхностью земли. Сложность создания такой конструкции заключается в том, что опалубка должна иметь мощное днище и дополнительные опоры, которые также нужны и для боковых сторон.

Особенности выполнения и этапы работ

Порядок работ для всех типов монолитных фундаментов практически одинаков, с некоторыми нюансами. Первая и очень важная задача - проектирование. Невозможно качественно построить любое здание без проекта и необходимых расчетов. При наличии чертежей и после выполнения всех подготовительных процедур и мероприятий делается следующее:

1. Разметка и земляные работы. Площадь застройки необходимо обозначить в точном соответствии с проектом. Для разметки пользуются простыми измерительными инструментами, а еще лучше - нивелиром. После определения осей будущего здания, необходимо сделать выноски с табличками, на которые наносят все необходимые обозначения: наименование точек, размеры, высотные отметки. Это нужно для того, чтобы в процессе земляных работ не потерять разметку. Рытье котлована или траншей выполняется на глубину, чуть меньшую заданной, чтобы можно было вручную вычистить днище. Слой песка и щебня поможет сделать дно более плотным.

2. Устройство опалубки допускает три варианта:

  • взять в аренду инвентарную металлическую;
  • израсходовать большое количество древесины и потом утилизировать ее;
  • использовать несъемные конструкции, которые впоследствии послужат теплоизоляцией.

Безусловно, третий вариант наиболее выгоден и удобен. Но, решает застройщик, что ему выгоднее, то он и выбирает.

3. Арматурный каркас. Составляющие его элементы рассчитываются еще на стадии проектирования, поэтому не допускаются никакие вольности и замены. Если в проекте указано, что каркас должен быть вязанным, то изготавливать его при помощи сварки нельзя. Надо выдержать размеры и класс арматурной стали, шаг хомутов, расстояние между основными стержнями и их количество. Немаловажное значение имеет длина нахлеста арматуры. Укладка каркаса в опалубку выполняется частями, которые увязывают в единый элемент.

4. Процесс бетонирования состоит из трех шагов. Первый - правильный расчет расхода материалов для приготовления бетонной смеси. Основой его служит водно-цементное отношение, которое зависит от марки цемента и от того, какую марку бетона надо получить. Второй шаг - приготовить бетонную смесь. Здесь без бетономешалки не обойтись, так как монолитные конструкции требуют большого количества. Есть другой способ - заказать готовую смесь от завода-изготовителя. Это удобно потому, что заливка должна производиться непрерывно. Только так можно получить большую массу монолитного железобетона одинаковой прочности. Процесс бетонирования необходимо сопровождать послойным уплотнением.

Фундамент можно считать готовым только после того, как бетон наберет проектную прочность, его освободят от разборной опалубки и выполнят гидроизоляцию.
